SHC1302是一系列双界面CPU卡芯片，主要用于银行IC卡和金融行业联名卡。CPU采用SC100，该CPU基于32位RISC架构。SHC1302采用0.18um CMOS EEPROM工艺，内置256k字节ROM、10k字节RAM作为程序和数据的存储、并且采用40/48/80/144k字节EEPROM作为数据或程序的断电存储。另外，芯片集成了定时器与看门狗、时钟发生器、真随机数发生器、中断控制器、系统控制器、DES/3DES、SSF33、SM1、SM2、SM3、SM4、AES、PKI算法协处理器、CRC运算模块、安全控制模块、符合ISO14443的RF接口、ISO7816串行接口等模块。

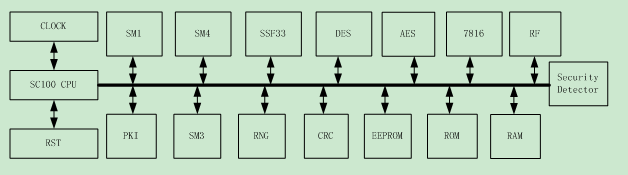

系统框图

基本特性

l  符合ISO/IEC 14443

l  符合ISO 7816，支持T=0，T=1协议

l  采用SC100作为处理器，具有存储器保护单元MPU

l  256k字节程序ROM

l  10k字节RAM

l  40/48/80/144k 字节EEPROM

l  数据保持时间 > 10年

l  擦写次数 > 10万次

l  硬件DES/3DES、AES、CRC、SSF33、SM1、SM3、SM4

l  PKI算法协处理器支持2048位RSA和256位ECC及SM2商密算法

l  真随机数发生器

l  提供频率、光、温度、电压

l  提供存储器加密
